| 底盤型號：EQ1060TJ20D3 查看次數：7986 >>參考產品價格表 |
| 東風金霸化工液體運輸車： |
| 東風金霸化工液體運輸車運送介質品名:新戊烷;介質密度:613千克/立方米;類項號:3;罐體有效容積:4.6立方米,罐體外形尺寸(長×長軸×短軸)(mm):3800×1650×1080。隨底盤選裝駕駛室。 |
|
| 東風金霸化工液體運輸車 主要技術參數 |
| 產品名稱： |
東風金霸化工液體運輸車 |
外型尺寸： |
5995×2000×2350(mm) |
| 底盤型號： |
EQ1060TJ20D3 |
貨廂尺寸： |
××(mm) |
| 總質量： |
6480(Kg) |
接近/離去角： |
17/13(°) |
| 額定質量： |
2700(Kg) |
前懸后懸： |
1032/1663(mm) |
| 整備質量： |
3650(Kg) |
最高車速： |
90(km/h) |
| 發動機 |
發動機生產企業 |
排量(ml) |
功率(kw) |
YC4F90-30
CY4102-C3F
YN27CR
YN30CR
SD4BW70-3R
4D22E
YCND27-90-30
YCND27-100-30
CY4100-E3F
4JB1TI |
廣西玉柴機器股份有限公司
東風朝陽柴油機有限責任公司
成都云內動力有限公司
成都云內動力有限公司
江蘇四達動力機械集團有限公司
安徽全柴動力股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
東風朝陽柴油機有限責任公司
成都成發汽車發動機有限公司 |
2659
3856
2672
2977
2545
2156
2659
2659
3707
2771 |
66
70
66
76
70
65
66
75
73
75 |
| 排放標準： |
GB3847-2005,GB17691-2005國Ⅲ |
| 軸數： |
2 |
前輪距： |
1506/1466(mm) |
| 軸距： |
3300 |
后輪距： |
1466(mm) |
| 輪胎數： |
6 |
輪胎規格： |
7.00-16,6.50-16,7.00R16,6.50R16 |
| 燃料種類： |
柴油 |
彈簧片數： |
8/9+5,6/8+4 |
| 軸荷： |
2390/4090 |
駕駛室乘人數： |
2 |
| 整車備注： |
運送介質品名:新戊烷;介質密度:613千克/立方米;類項號:3;罐體有效容積:4.6立方米,罐體外形尺寸(長×長軸×短軸)(mm):3800×1650×1080。隨底盤選裝駕駛室。 |
| 專用性能： |
化工液體運輸車由二類汽車底盤、化工液體運輸車專用罐體、化工泵等部件組成，罐體材質可選用：碳鋼內襯滾塑或不銹鋼板材等。罐體型狀：橢圓形、方圓形、圓形�；け茫哼x用國內知名企業優質化工液體專用泵。功能：可獨立或分倉，分裝不同的化工品、液態食品。內部設置多道全塑防波隔板。全面通過高壓氣密性檢測，罐體強度高，重心穩，車輛運載安全平穩。
|

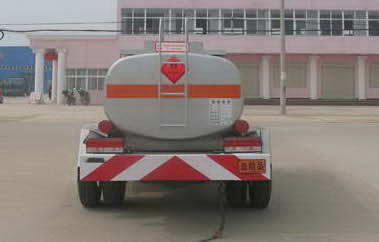

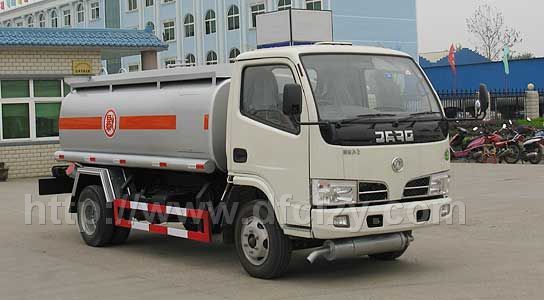

| 多方位圖： |
 |
